NE555 DIP 8 Pinos

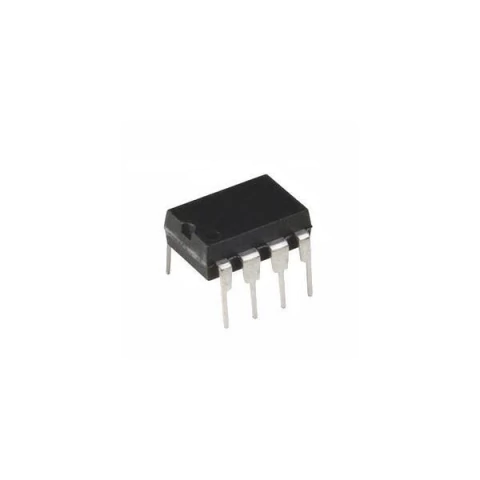

CI NE555 – Temporizador de Precisão (DIP 8 pinos)

O NE555 é um dos circuitos integrados mais populares e versáteis na eletrônica, amplamente utilizado para gerar sinais de temporização ou oscilação com alta precisão.Pode operar em modo monoestável (time-delay) ou astável (gerador de onda quadrada), com ajustes simples de tempo/frequência através de resistores e capacitores externos. Aplicado em sistemas de alarme, automação, controle de motores, biometria, RFID e diversos outros circuitos, é uma solução confiável e de baixo custo para controle de tempo.

Características:

• Operação em modo astável ou monoestável

• Controle de tempo de microsegundos até horas

• Alta estabilidade e precisão

• Fácil integração com microcontroladores e outros circuitos

Especificações Técnicas:

• Tensão de alimentação (Vcc): 4,5V a 18VDC

• Corrente máxima de saída: ±200mA

• Corrente de limiar típica: 30nA

• Nível de disparo típico (Vcc=5V): 1,67V

• Encapsulamento: DIP / PDIP

• Número de pinos: 8

• Temperatura de operação: -40°C a +85°C

Aplicações:

• Geradores de onda quadrada

• Temporizadores ajustáveis

• Controle de PWM

• Alarmes e cronômetros

• Pisca-piscas e sequenciais de LEDs
