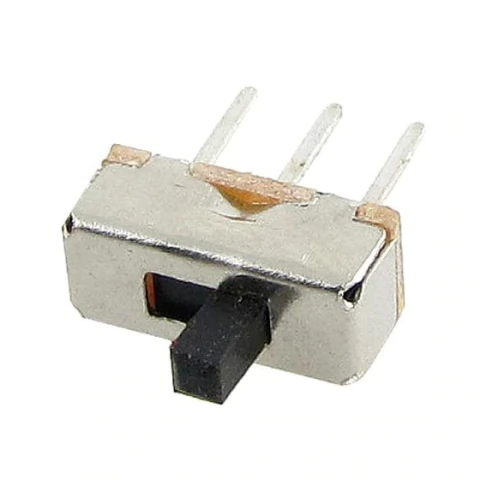

Micro Interruptor Chave SS12d00G4 4mm
O Micro Interruptor SS12D00G4 é uma chave deslizante compacta indicada para seleção de funções, acionamento liga/desliga e configuração de circuitos eletrônicos. Seu pequeno tamanho permite instalação diretamente em placas de circuito impresso e utilização em protótipos com espaço reduzido.
O modelo possui duas posições estáveis e três terminais, formando uma configuração SPDT (1P2T). Dessa forma, o terminal comum pode ser conectado alternativamente a uma das duas saídas conforme a posição da haste, permitindo sua utilização tanto como interruptor quanto como seletor de sinais.
A haste curta de aproximadamente 4mm facilita o acionamento manual mantendo o componente compacto, sendo adequado para placas de controle, equipamentos eletrônicos, projetos maker e sistemas embarcados.
Características
Tipo: Chave deslizante / Slide Switch.
Modelo: SS12D00G4.
Configuração: SPDT / 1P2T.
Quantidade de posições: 2.
Quantidade de terminais: 3.
Tipo de acionamento: Deslizante.
Posições: Mantidas.
Altura aproximada da haste: 4mm.
Montagem: Placa de circuito impresso.
Especificações Técnicas
Modelo: SS12D00G4.
Quantidade de polos: 1.
Quantidade de vias: 2.
Número de terminais: 3.
Número de posições: 2.
Tensão máxima informada: 50V DC.
Corrente máxima informada: 500mA.
Dimensões aproximadas: 9mm x 4mm x 6mm, podendo variar conforme fabricante e lote.
Aplicações
Liga e desliga de funções eletrônicas.
Seleção entre dois sinais.
Configuração de modos de operação.
Seleção de parâmetros em placas eletrônicas.
Projetos com Arduino.
Projetos com ESP32.
Sistemas embarcados.
Robótica.
Prototipagem eletrônica.
Equipamentos eletrônicos compactos.
Compatibilidade
Pode ser utilizado em placas de circuito impresso com footprint compatível.
Pode ser utilizado como entrada digital para Arduino, ESP32, ESP8266, STM32, PIC, AVR e outros microcontroladores.
Pode ser utilizado na seleção de sinais de baixa potência dentro dos limites elétricos da chave.
Diferenciais
Formato compacto.
Duas posições estáveis.
Três terminais com configuração SPDT.
Pode funcionar como interruptor ou seletor.
Haste curta de aproximadamente 4mm.
Adequado para montagem diretamente em PCB.
Conteúdo da Embalagem
01x Micro Interruptor Chave Deslizante SS12D00G4 4mm.
Atenção
A chave é destinada principalmente ao chaveamento de sinais e cargas de baixa potência. Não utilize diretamente para motores, resistências, lâmpadas ou outras cargas de corrente elevada sem circuito de acionamento apropriado.
Os limites de tensão e corrente podem variar entre fabricantes que comercializam componentes com a mesma referência SS12D00G4. Para aplicações próximas aos limites elétricos, confirme as especificações da unidade adquirida.
Verifique a pinagem antes da montagem. O terminal central normalmente funciona como comum e é conectado alternadamente a um dos terminais laterais conforme a posição da chave.
Imagem ilustrativa.
