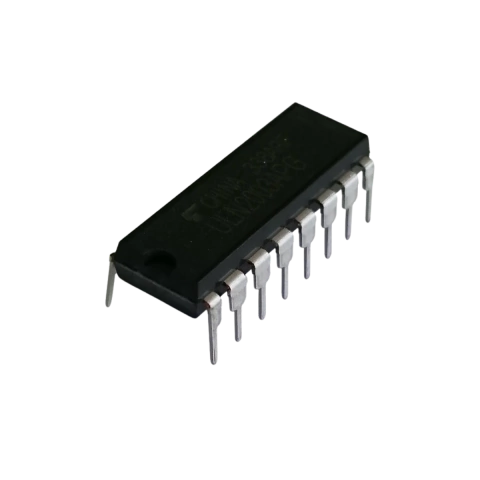

Driver para Motor de Passo ULN2003

O circuito integrado ULN2003A é um componente ideal para o controle de motores de passo de baixa corrente. Ele é um driver de transistores de alta corrente que pode ser usado para acionar cargas indutivas, como relés, solenoides e motores de passo. O ULN2003A possui 7 entradas que podem controlar até 7 saídas. Ele consegue trabalhar com tensões de até 50Vdc e correntes de até 500mA, tornando-o uma ferramenta versátil para diversos projetos eletrônicos.

O ULN2003A é um circuito integrado que contém um array de sete transistores Darlington NPN de alta tensão e alta corrente, com diodos de proteção de catodo comum para acionar cargas indutivas, como relés, solenoides e motores de passo.

O componente possui as seguintes especificações e características:

• Corrente de saída: Cada par Darlington individual pode fornecer até 500 mA de corrente contínua, com picos de 600 mA. É possível ligar os pares em paralelo para obter uma capacidade de corrente ainda maior.

• Tensão de saída: O ULN2003A suporta uma tensão de saída de até 50 V.

• Compatibilidade de entrada: As entradas do CI são compatíveis com a lógica TTL e CMOS de 5 V. Cada entrada tem um resistor de base em série para controlar a corrente de entrada e mantê-la em um limite seguro.

• Aplicações: É amplamente utilizado como driver para relés, motores de passo, lâmpadas, displays de LED, solenoides e como buffer lógico.

• Temperatura de operação: A faixa de temperatura de operação do componente varia de -40°C a 70°C ou de -40°C a 85°C, dependendo do fabricante e do tipo de encapsulamento.

• Encapsulamento: O ULN2003A está disponível em diversos encapsulamentos, incluindo PDIP, SOIC, SOP e TSSOP.

Por que o ULN2003A é essencial para seus projetos?

• Controle de Motores: Ideal para acionar motores de passo de baixa corrente.

• Múltiplas Saídas: Possui 7 entradas que controlam até 7 saídas.

• Ampla Faixa de Tensão: Opera com tensões de até 50Vdc.

• Capacidade de Corrente: Suporta corrente de trabalho de até 500mA.

Especificações Técnicas:

• Tensão de Trabalho: até 50V

• Corrente de Trabalho: até 500mA
