CI CD4013 - Flip-Flop D

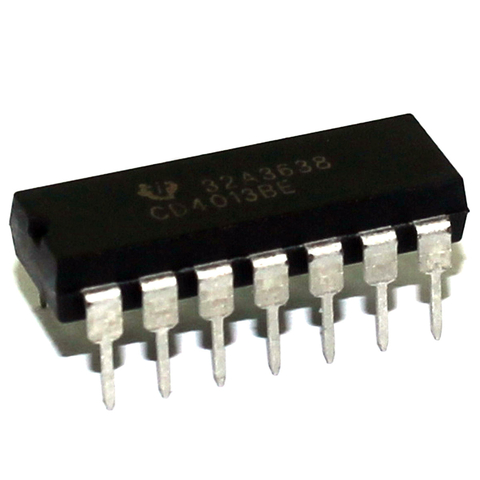

CI CD4013 – Flip-Flop Tipo D Duplo – DIP-14
O CD4013 é um circuito integrado CMOS que contém dois flip-flops tipo D independentes, cada um com saídas normais (Q) e complementares (Q̅). Cada flip-flop possui entradas de clock, reset assíncrono e set assíncrono, permitindo diversas aplicações em sistemas digitais.
Características:
-
Dois flip-flops tipo D independentes em um único encapsulamento
-
Entradas de Clock (CLK), Set e Reset independentes
-
Saídas Q e Q̅ para cada flip-flop
-
Acionamento na borda de subida do clock
-
Baixo consumo de energia (tecnologia CMOS)
-
Compatível com níveis TTL e CMOS
Especificações Elétricas:
-
Tensão de alimentação (VDD): 3V a 15V
-
Tensão de entrada: 0V a VDD
-
Corrente de saída: ±3,6 mA (a 15V)
-
Frequência máxima de clock: ~5 MHz (a 10V)
-
Temperatura de operação: -55°C a +125°C
Tabela de Pinos (DIP-14):
| Pino | Nome | Função |
|---|---|---|
| 1 | Q1 | Saída normal do Flip-Flop 1 |
| 2 | Q̅1 | Saída complementar do Flip-Flop 1 |
| 3 | CLK1 | Entrada de clock do Flip-Flop 1 |
| 4 | R1 | Reset assíncrono do Flip-Flop 1 |
| 5 | D1 | Entrada de dados do Flip-Flop 1 |
| 6 | S1 | Set assíncrono do Flip-Flop 1 |
| 7 | VSS | Terra |
| 8 | S2 | Set assíncrono do Flip-Flop 2 |
| 9 | D2 | Entrada de dados do Flip-Flop 2 |
| 10 | R2 | Reset assíncrono do Flip-Flop 2 |
| 11 | CLK2 | Entrada de clock do Flip-Flop 2 |
| 12 | Q̅2 | Saída complementar do Flip-Flop 2 |
| 13 | Q2 | Saída normal do Flip-Flop 2 |
| 14 | VDD | Alimentação (+) |
Aplicações Comuns:
-
Divisão de frequência
-
Contadores e temporizadores
-
Registro de dados em sistemas digitais
-
Memória temporária de estados lógicos
-
Geração de sinais de controle
