CI 74LS10 - Porta NAND

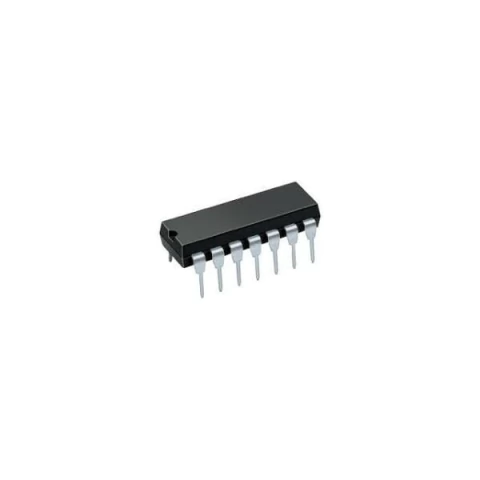

CI 74LS10 – Triple 3-Input NAND Gate (Porta NAND TTL)

O CI 74LS10 é um circuito integrado da família TTL (Transistor-Transistor Logic) que contém três portas NAND independentes com três entradas cada. A função NAND (Not AND) fornece uma saída lógica baixa (0) apenas quando todas as entradas são altas (1); caso contrário, a saída será alta (1).

Este CI é amplamente utilizado em sistemas digitais para criar lógicas inversas combinacionais, controle de temporizadores, travas de segurança e sistemas embarcados com microcontroladores como Arduino, ESP32 ou PIC.

Especificações Técnicas:

• Família lógica: TTL (74LS)

• Função: 3 portas NAND de 3 entradas

• Encapsulamento: DIP de 14 pinos

• Tensão de operação: 4,75V a 5,25V

• Corrente típica de consumo: ~8mA

• Tempo de propagação típico: ~15ns (a 5V)

• Corrente de saída por porta: ~16mA (sink), ~0.4mA (source)

• Temperatura de operação: 0°C a +70°C

Aplicações Comuns:

• Circuitos de lógica combinacional

• Travamento e desbloqueio lógico

• Construção de flip-flops e contadores

• Controle de relés ou LEDs com lógica negativa

• Interfaces TTL com microcontroladores

Destaques:

• 3 portas NAND com 3 entradas cada

• Operação rápida e confiável com níveis TTL

• Fácil integração em protoboards e PCBs

• Compatível com a maioria dos sistemas digitais
