CI 74HC86 - Porta XOR

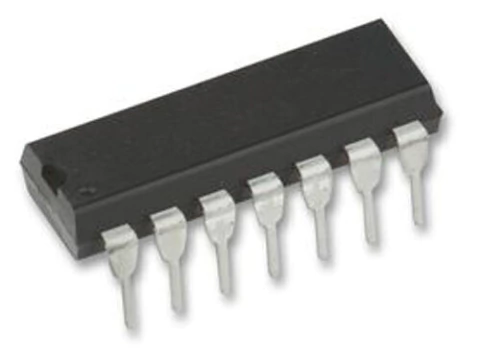

CI 74HC86 – Circuito Integrado com 4 Portas XOR de 2 Entradas

O 74HC86 é um circuito integrado digital da família CMOS que contém quatro portas XOR (ou exclusivo), cada uma com duas entradas independentes. Essas portas são ideais para operações lógicas de comparação, criptografia, somadores binários e outras aplicações em lógica digital.

Especificações Técnicas:

• Tipo de porta lógica: XOR (ou exclusivo)

• Quantidade de portas: 4

• Entradas por porta: 2

• Encapsulamento: DIP 14 pinos

• Tensão de alimentação: 2V a 6V (típico 5V)

• Corrente de saída: ±5.2mA (5V)

• Frequência típica de operação: até 29 MHz (em 5V)

• Temperatura de operação: -40°C a +85°C

Características:

• Alta velocidade (tecnologia CMOS com performance TTL)

• Baixo consumo de energia

• Total compatibilidade com lógicas CMOS e TTL

• Ideal para projetos de comparação binária, circuitos de soma e controle digital

Exemplos de Aplicações:

• Somadores binários (somador completo)

• Detectores de paridade/paridade ímpar

• Geradores de funções lógicas complexas

• Sistemas criptográficos digitais simples

• Interfaces de comunicação serial
