CI 74HC27 - Porta NOR

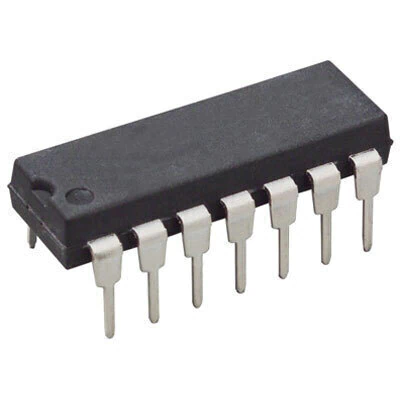

CI 74HC27 – Triple 3-Input NOR Gate

O CI 74HC27 é um circuito integrado da família High-Speed CMOS que contém três portas lógicas NOR com três entradas cada. A função NOR realiza a operação inversa do OR, ou seja, sua saída será lógica alta (1) somente quando todas as entradas forem baixas (0). Caso qualquer entrada esteja em nível alto, a saída será zero.

Este CI é ideal para aplicações que requerem lógica combinacional complexa, como controle de sistemas digitais, automação, microcontroladores e outras lógicas condicionais em projetos eletrônicos.

 Especificações Técnicas:

• Tipo: Triple 3-Input NOR Gate (3 portas NOR de 3 entradas)

• Família: 74HC (High-Speed CMOS)

• Tensão de operação (Vcc): 2V a 6V

• Compatível com níveis lógicos TTL

• Tempo de propagação: ~8ns (a 5V)

• Corrente de saída: ±25mA

• Consumo em standby extremamente baixo

• Encapsulamento: DIP-14 ou SOIC-14

• Temperatura de operação: -40°C a +85°C

 Aplicações Comuns:

• Lógica de controle em sistemas embarcados

• Detecção de condições específicas (ex: segurança)

• Multiplexadores e decodificadores customizados

• Controle de relés ou LEDs com lógica negativa

• Interface com microcontroladores (Arduino, ESP32, STM32)

 Destaques:

• Três portas NOR com três entradas cada

• Alta velocidade e baixo consumo de energia

• Compatível com lógica TTL e CMOS

• Ideal para uso em projetos com lógica inversa e combinacional
