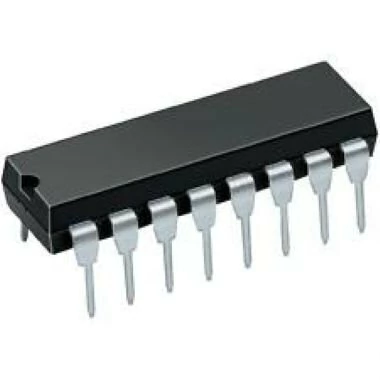

CI 74HC251 – Multiplexador/Demultiplexador de 8 Canais com Saída Tri-State – DIP-16
O 74HC251 é um multiplexador/demultiplexador de 8 para 1 de alta velocidade, construído com tecnologia CMOS compatível com lógica TTL.
Ele permite selecionar uma das oito entradas digitais para ser enviada à saída, com controle de habilitação e saída tri-state, possibilitando conexão direta em barramentos de dados.
Características:
-
Multiplexador de 8 entradas para 1 saída
-
Saída tri-state para interface com barramentos
-
Alta velocidade com baixa dissipação de energia
-
Compatível com níveis TTL e CMOS
-
Função de inversão opcional dependendo do modo de operação
-
Entradas de seleção de 3 bits (S0, S1, S2) para escolha da entrada ativa
-
Pino de habilitação (G) para controle da operação
Especificações Elétricas:
-
Tensão de alimentação (VCC): 2V a 6V (típico 5V)
-
Tensão de entrada: 0V a VCC
-
Corrente de saída: ±6 mA (a 5V)
-
Frequência máxima de operação: até 60 MHz (a 5V)
-
Temperatura de operação: -40°C a +85°C
Tabela de Pinos (DIP-16):
| Pino | Nome | Função |
|---|---|---|
| 1 | S1 | Seleção de canal (bit 1) |
| 2 | I4 | Entrada 4 |
| 3 | I2 | Entrada 2 |
| 4 | I6 | Entrada 6 |
| 5 | I0 | Entrada 0 |
| 6 | Y | Saída do multiplexador |
| 7 | GND | Terra |
| 8 | I1 | Entrada 1 |
| 9 | I5 | Entrada 5 |
| 10 | I3 | Entrada 3 |
| 11 | I7 | Entrada 7 |
| 12 | S0 | Seleção de canal (bit 0) |
| 13 | S2 | Seleção de canal (bit 2) |
| 14 | G | Habilitação da saída (ativo baixo) |
| 15 | W | Saída inversa opcional |
| 16 | VCC | Alimentação (+5V típica) |
Aplicações Comuns:
-
Seleção de sinais digitais em sistemas lógicos
-
Interface com barramentos de dados
-
Multiplexação em circuitos de aquisição de dados
-
Expansão de portas de microcontroladores e FPGAs
-
Roteamento de sinais em sistemas digitais
