Celula de Carga / Sensor de Peso 5kg

A Célula de Carga 5kg é um sensor eletrônico utilizado para medir força e peso em sistemas de pesagem, balanças eletrônicas, automação, instrumentação e projetos de prototipagem. Possui estrutura em liga de alumínio e utiliza elementos extensométricos para detectar a deformação mecânica provocada pela carga aplicada. Este modelo possui configuração de meia-ponte extensométrica, fornecendo um sinal elétrico de saída em nível muito baixo, na ordem de milivolts. Por isso, o sinal deve ser condicionado e amplificado antes de ser conectado a um microcontrolador. Módulos como o HX711 são comumente utilizados para essa finalidade. A célula possui capacidade nominal de até 5kg e pode ser utilizada individualmente ou combinada com outras células de carga em sistemas de pesagem. É indicada para projetos com Arduino, ESP32 e outras plataformas de desenvolvimento que utilizem um circuito adequado de amplificação e conversão do sinal.

Características

Tipo: Célula de carga para medição de peso e força.

Configuração: Meia-ponte extensométrica.

Capacidade nominal: 5kg.

Material: Liga de alumínio.

Classe de proteção: IP65.

Dimensões: 80 x 12,7 x 12,7mm.

Peso aproximado: 31g.

Especificações Técnicas

Carga nominal: 5kg.

Saída nominal: 1,0mV/V ± 0,15mV/V.

Tensão recomendada: 3 a 12V DC.

Tensão máxima: 15V DC.

Impedância de entrada: 410Ω ± 30Ω.

Impedância de saída: 350Ω ± 3Ω.

Resistência de isolamento: > 2000MΩ / 50V DC.

Faixa de compensação térmica: -10°C a +40°C.

Temperatura de operação: -20°C a +60°C.

Sobrecarga permitida: < 120% da carga nominal.

Carga de ruptura: > 150% da carga nominal.

Classe de proteção: IP65.

Material: Liga de alumínio.

Dimensões (C x L x A): 80 x 12,7 x 12,7mm.

Peso: 31g.

Ligação dos Fios

Vermelho: Excitação positiva (+).

Preto: Excitação negativa (-).

Verde: Sinal positivo (S+).

Branco: Sinal negativo (S-).

Aplicações

Pode ser utilizada em balanças digitais de até 5kg, sistemas de pesagem embarcados, automação, instrumentação, projetos acadêmicos e didáticos, sistemas IoT, monitoramento de carga e projetos de robótica.

Compatibilidade

Pode ser utilizada em projetos com Arduino, ESP32, PIC, ARM, AVR e outras plataformas de desenvolvimento, desde que seja utilizado um circuito adequado para amplificação e leitura do sinal da célula de carga.

Diferenciais

Capacidade de medição de até 5kg.

Estrutura em liga de alumínio.

Formato compacto.

Configuração de meia-ponte extensométrica.

Classe de proteção IP65.

Pode ser utilizada em conjunto com outras células de carga para sistemas de pesagem.

Atenção

A saída da célula de carga é um sinal de baixa amplitude, na ordem de milivolts, e não deve ser conectada diretamente a uma entrada de microcontrolador para medição precisa. Recomenda-se utilizar um módulo amplificador e conversor A/D apropriado, como o HX711.

Verifique a orientação, fixação mecânica e capacidade máxima da célula antes da utilização. Não exceda os limites de sobrecarga especificados.

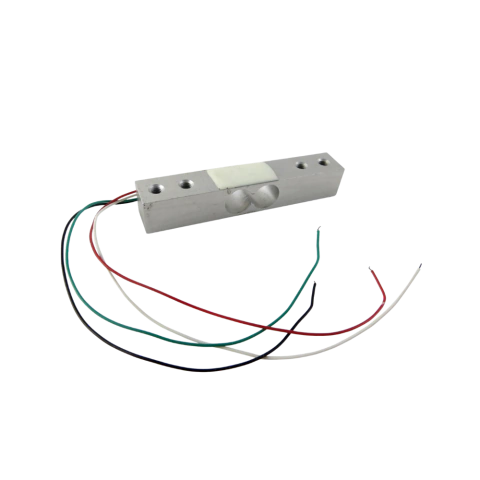

Imagem ilustrativa.
